Grumpendorf-Decoder

Planen wo die Decoder unter dem Modul benötigt werden

Erstmal planen wir auf der Oberseite der Module die Positionen und Bohrungen der Verkabelungen. Weichen und Entkuppler sind kein Geheimnis mehr, da sie ja positioniert sind. Etwas freier sind wir da jetzt mit den Signalen. Für einen späteren Fahrbetrieb (Fahrbetrieb!, nicht fahrender Betrieb!!) wollen wir den Betriebsstellenverantwortlichen entscheiden lassen, dass Züge in die jeweilige Betriebsstelle einfahren und ausfahren dürfen. Dazu reichen uns einfache rot/grüne Lichtsignale. Hier sollen es Evemodel JTD05 sein.



Aus der Anzahl und Positionen der Weichen, Entkuppler und Signale erhalten wir nun eine bessere Übersicht über die notwendigen Schaltdecoder, die wir dafür benötigen.

Aus unserem Fundus und käuflich neu erstanden verwenden wir nun:

• digikeijs DR4018 für die Weichen (der Decoder hat 8x3 Anschlüsse, also passen 8 Weichen daran)
  ==> zu verkabeln an einem Ausgang mit hellbraun / schwarz / dunkelbraun (da Fleischmann-Antrieb mit diesem Farbschema)
  ==> POM: LOK mit Adresse 9999 anlegen. RESET CV8=8. PRESET CV47=0.

• digikeijs DR4024 für die Entkuppler (der Decoder hat 4+4 Anschlüsse, an die ersten 4 passen Servos, dann passen 4 Entkuppler; die Entkuppler werden hier dauerhaft nach oben oder unten geschaltet)
  ==> zu verkabeln an den Ausgängen 5-8 mit braun / schwarz (da Fleischmann-Antrieb mit diesem Farbschema)
  ==> POM: LOK mit Adresse 9999 anlegen. RESET CV8=8.
• Decoderwerk 30802 für die Entkuppler (der Decoder hat 8x3 Anschlüsse, also passen 16 Entkuppler daran)
  ==> zu verkabeln mit braun / schwarz und schwarz / braun (schwarz wird hierbei doppelt genutzt, also passen an einen (1) Ausgang dann 2 Entkuppler)
  ==> POM: ?? (nicht angegeben). CVs für die Schaltzeit stehen auf 40 = 400ms, also hier für alle Ausgänge auf 100 = 1000ms = 1s setzen. Der Ausgang schaltet dann solange, wie man den Button drückt.
• digikeijs DR4018 für die Signale (der Decoder hat 8x3 Anschlüsse, also passen 8 Signale daran)
  ==> zu verkabeln an einem Ausgang mit grün / schwarz / rot (Evemodel Farbschema)
  ==> POM: LOK mit Adresse 9999 anlegen. RESET CV8=8. PRESET CV47=2.

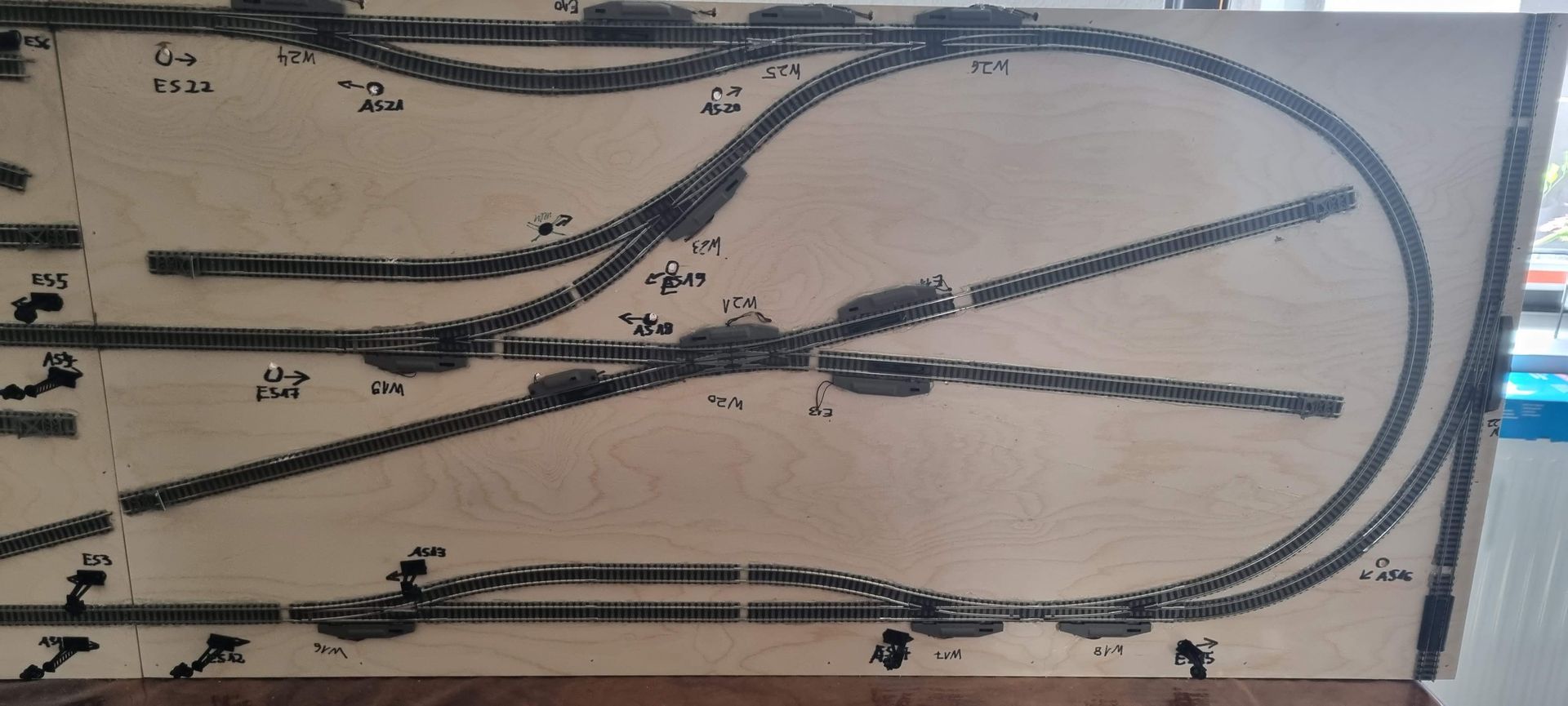

Modul 1:

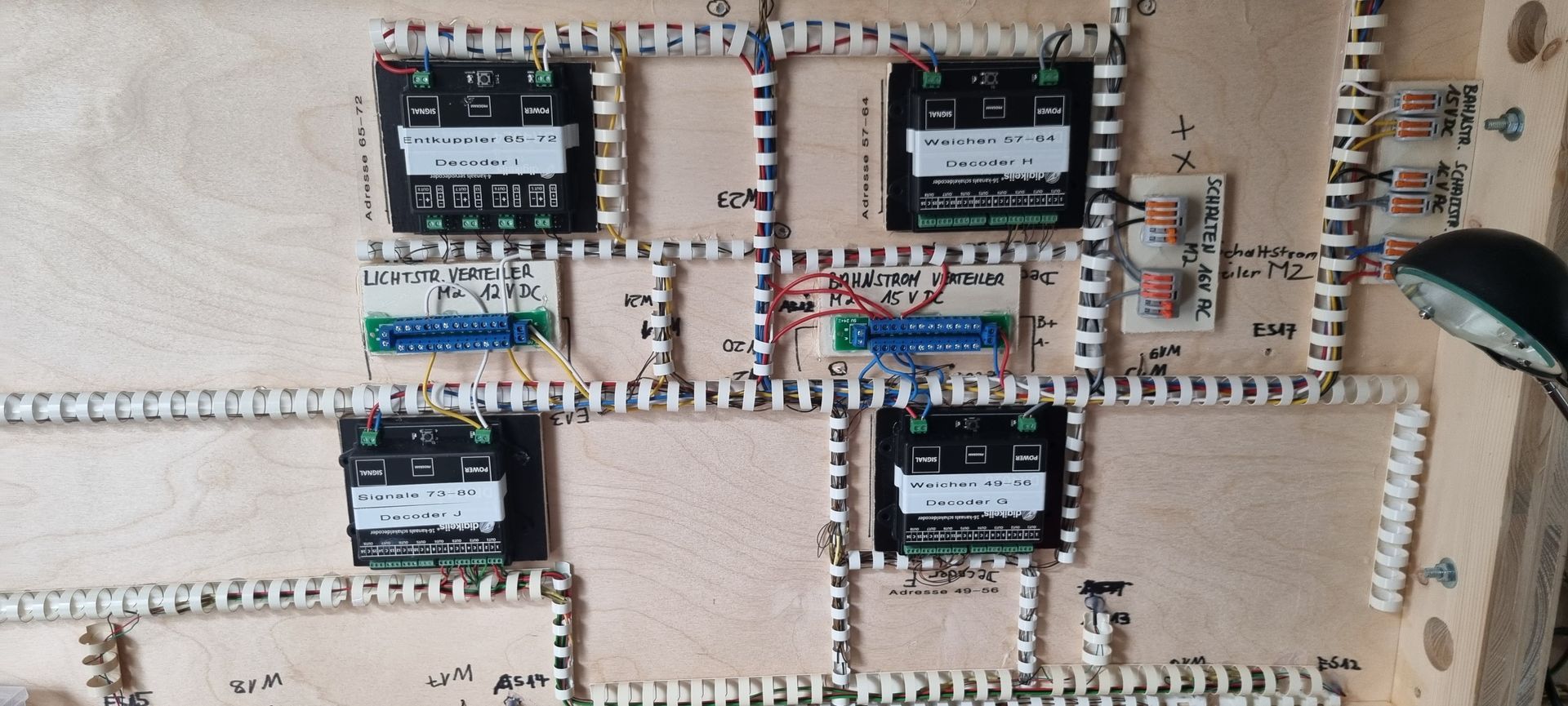

Modul 2:

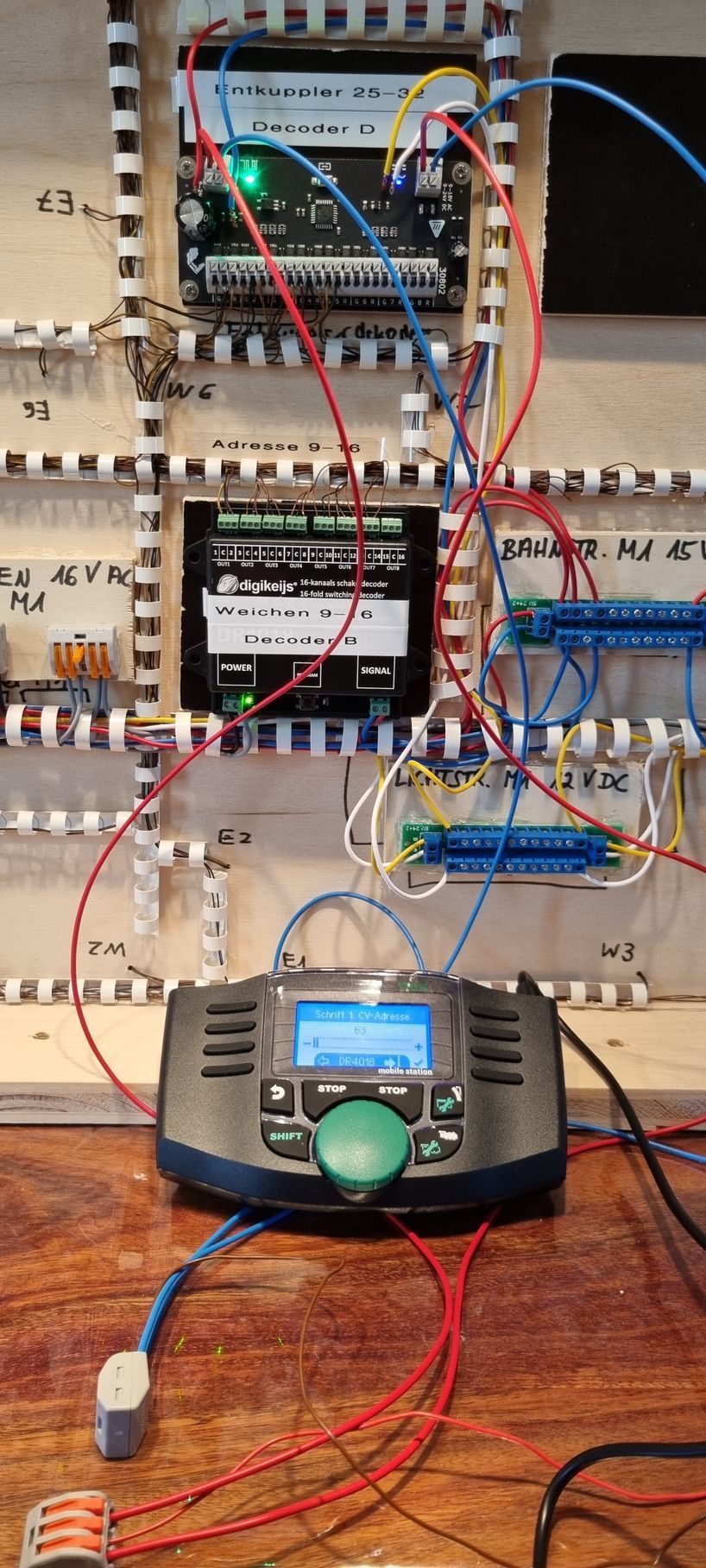

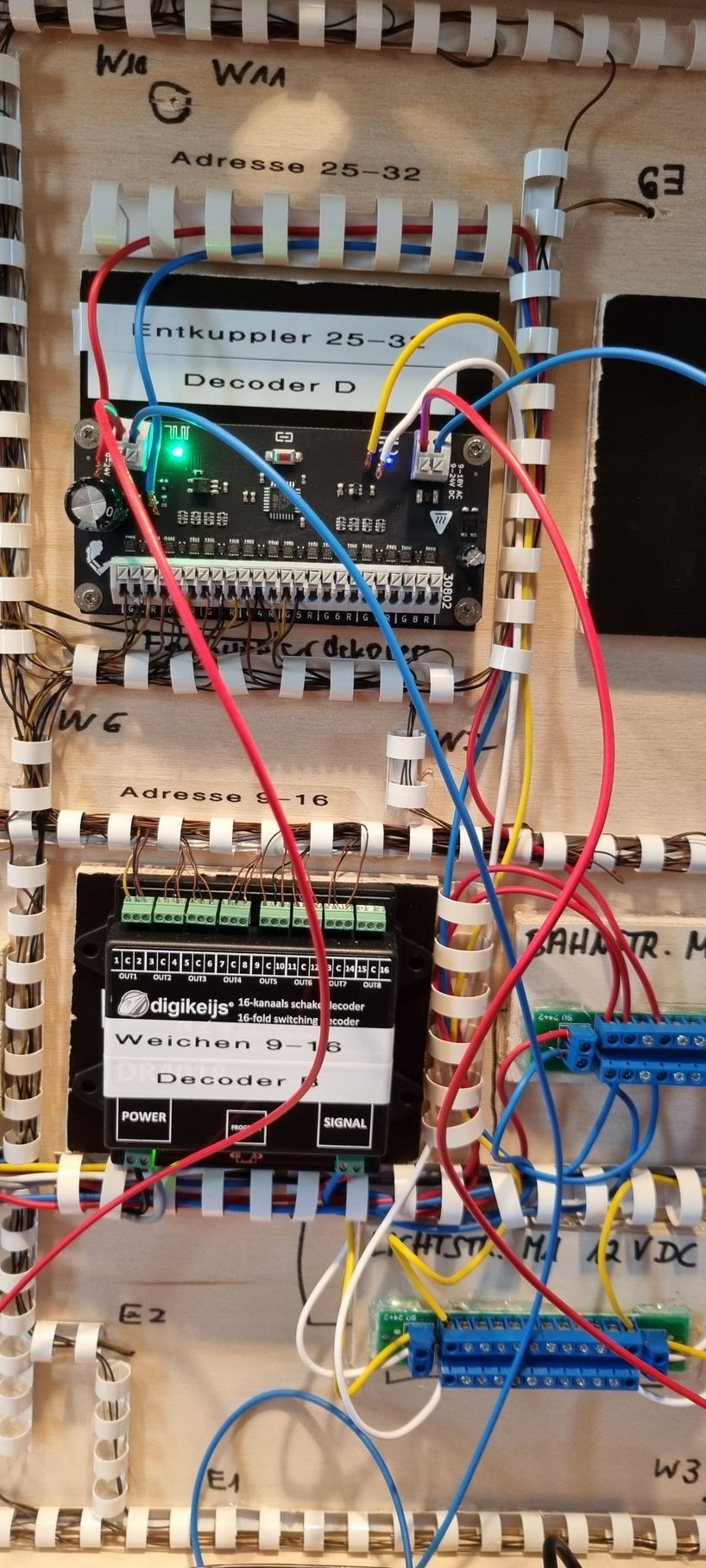

Hier speziell der decoderwerk 30802 als Entkuppler. Er kann als "Programmiergleis" programmiert werden. Hier werden Plus / Minus für das Signal sowie Plus / Minus der Versorgungsspannung direkt von der Zentrale (hier Märklin Mobile Station 2) direkt in den Decoder geschossen.
