Die Modellbahnanlage - Die Decoder und die Weichen
Eine Modellbahnanlage nach Frei und Schnauze in Digital nach DCC im Selbstversuch
Schaltdecoder, Besetztmelder, Servodecoder, und das ganze Gedöns
Nach den Ringleitungen habe ich vor, mich um das Anbringen und Austesten von Decodern zu machen. Ich hatte nie vorher Schaltdecoder und sowas, bin immer einfach analog mit Weichen-Handschaltung gefahren und nun soll es ja alles digital sein. Na sehen wir mal, wann der erste Kurzschluss passiert.

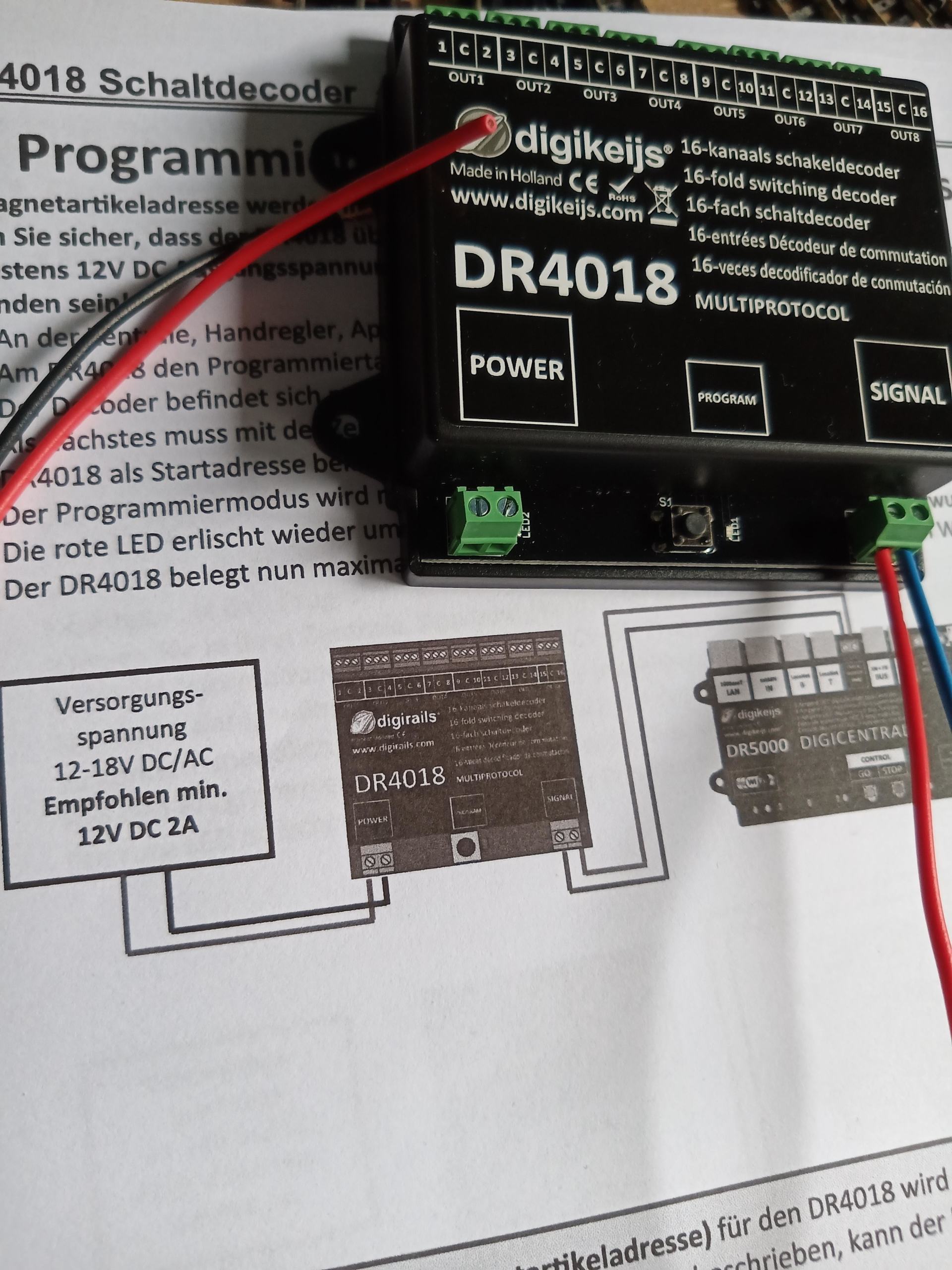

Der erste Schaltdecoder kommt
Da isser. EIn DR4018 von digikeijs. Ausprobieren will ich noch andere. MIch reizt da die Vielfalt. Am besten haben mir die Decoder von digikeijs.
Wie schon mal erwähnt, empfiehlt sich laut digikeijs eine Versorgungsspannung von 12V DC 2A.
Wichtige Änderung!
Da die Weichen nicht anständig geschaltet haben, sind jetzt auf der zweiten Ringleitung für den Schaltstrom nicht mehr 12V-DC, sondern direkt die 16V-AC direkt aus dem Trafo!

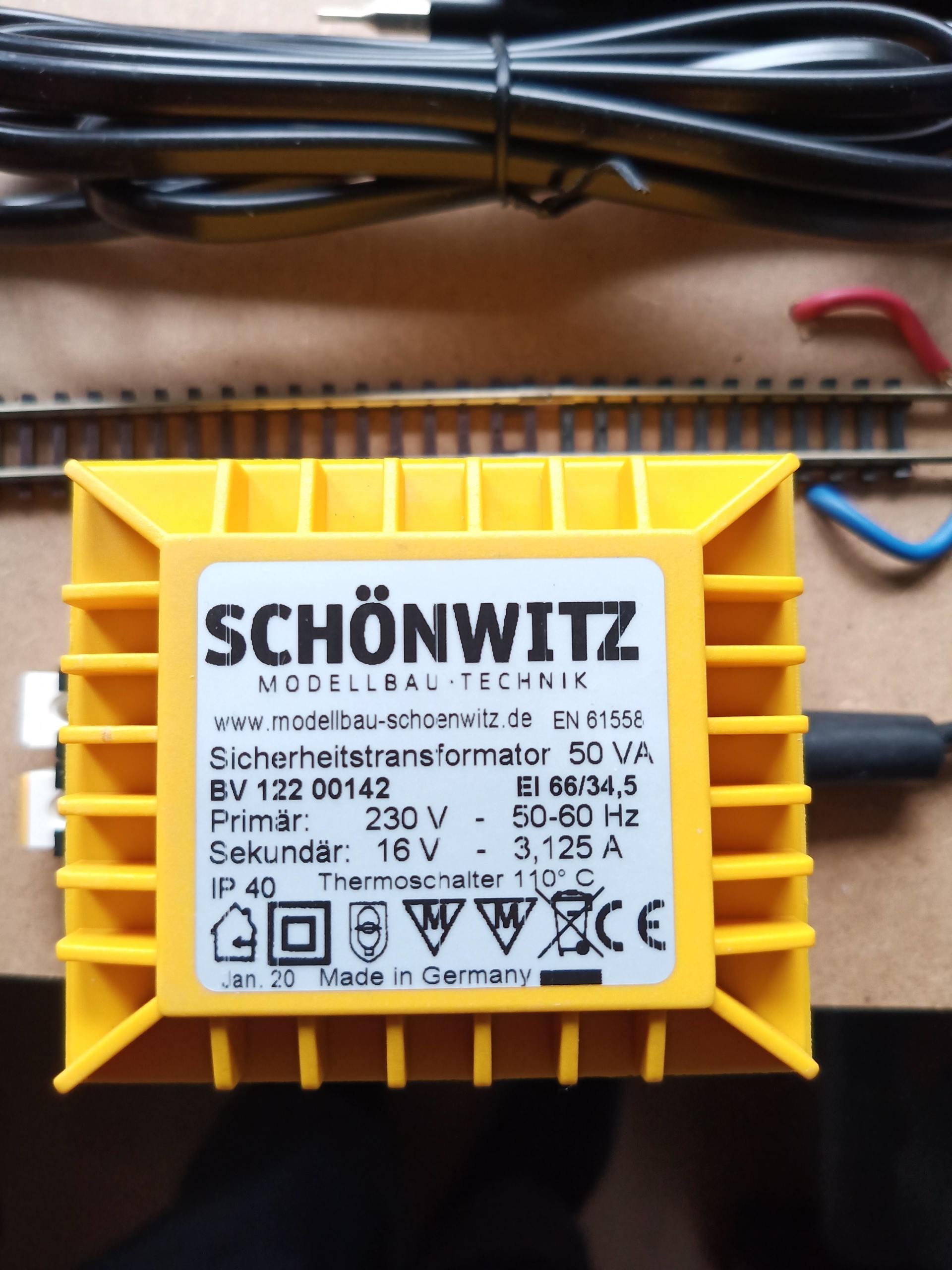

Der Trafo für den Schaltstrom ist da
... und kann Wechselstrom. Sollte auch gehen. Da ich aber dann doch lieber nach meinem Plan gehe, möchte ich die 16V Wechselstrom aber in 12V Gleichstrom umwandeln. Falls ich das später ändern möchte, muss ich nur 2 Kabel anders verbinden und den AC/DC Converter weglassen.
Sicherheitstrafo mit einer gängigen Ausgangsspannung von 16V Wechselspannung.
Eingangsspannung - über einen Eurostecker 230V 50-60 Hz
Ausgangsspannung - 16V Wechselspannung
Leistung - 50 VA ca. 3,1A max.
Schutzart - IP 40
Übertemperaturschutz -116°C / Abschaltung
Anschlusskabel - ca. 2 Meter
Praktischer Anschluss über 2 Steckklemmen
Größe (L x B x H) ca. 87mm x 60mm x 57mm
Wichtige Änderung!
Da die Weichen nicht anständig geschaltet haben, sind jetzt auf der zweiten Ringleitung für den Schaltstrom nicht mehr 12V-DC, sondern direkt die 16V-AC direkt aus dem Trafo!
AC/DC!
Genau. Der AC/DC Converter. Vielleicht muss ich ihn nicht haben. Aber ich mag das jetzt so.
Ausgangsstrom: 3A
Eingangsspannung: AC24V
Ausgangsspannung: DC12V
Ausgangsleistung: 36W
Konversionseffizienz: bis zu 95%
Arbeitstemperatur: -40 ~ 80
Kühlmodus: Natürliche Wärmeableitung
Ungefähres Gewicht. 82 g
Ohne AC/DC-Konverter!

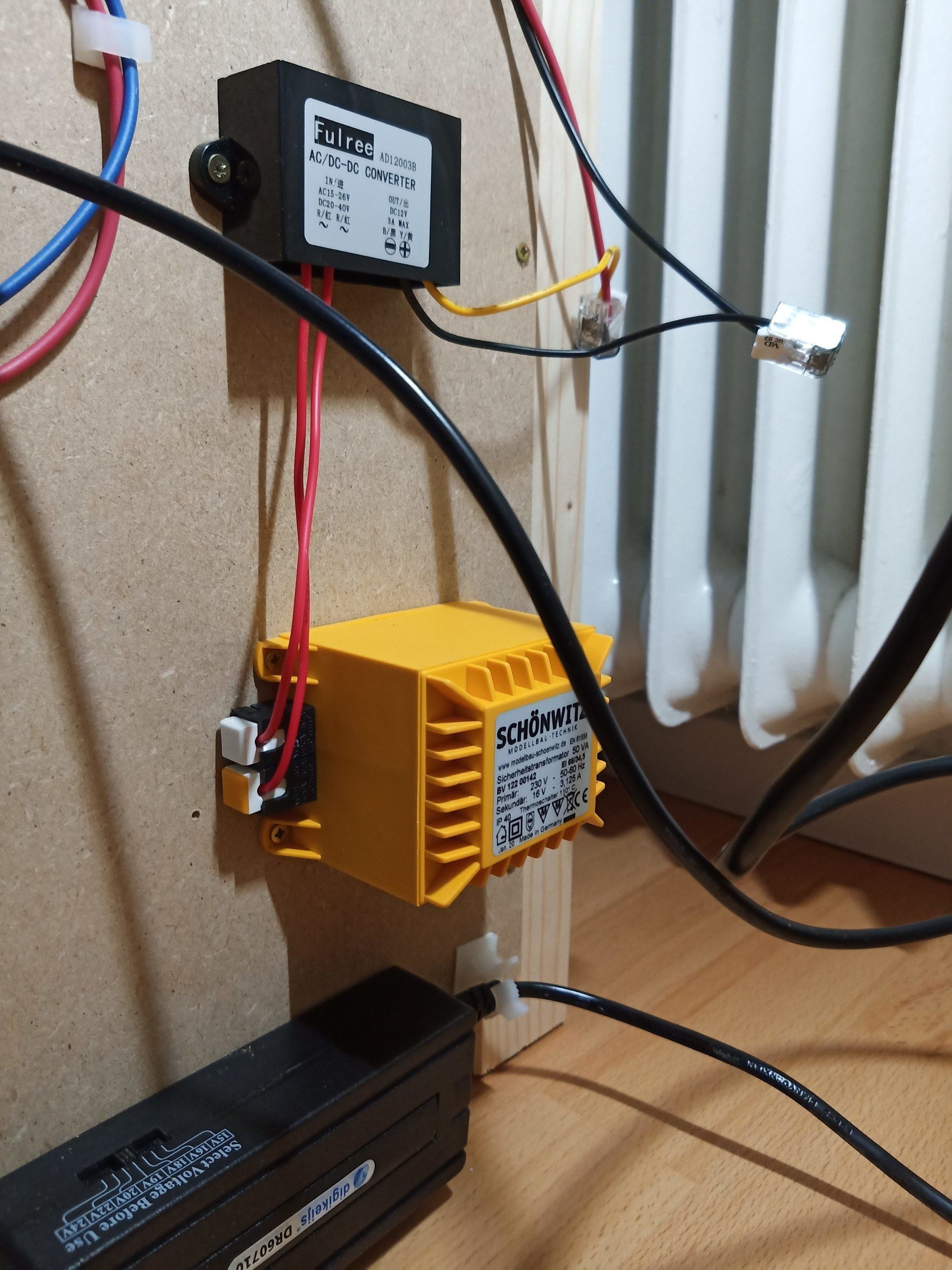

Schaltstrom-Trafo & AC/DC-Converter
Schön arrangiert auf dem Modul 2b hängen beide jetzt nah beieinander rum.
Wichtige Änderung!
Da die Weichen nicht anständig geschaltet haben, sind jetzt auf der zweiten Ringleitung für den Schaltstrom nicht mehr 12V-DC, sondern direkt die 16V-AC direkt aus dem Trafo!

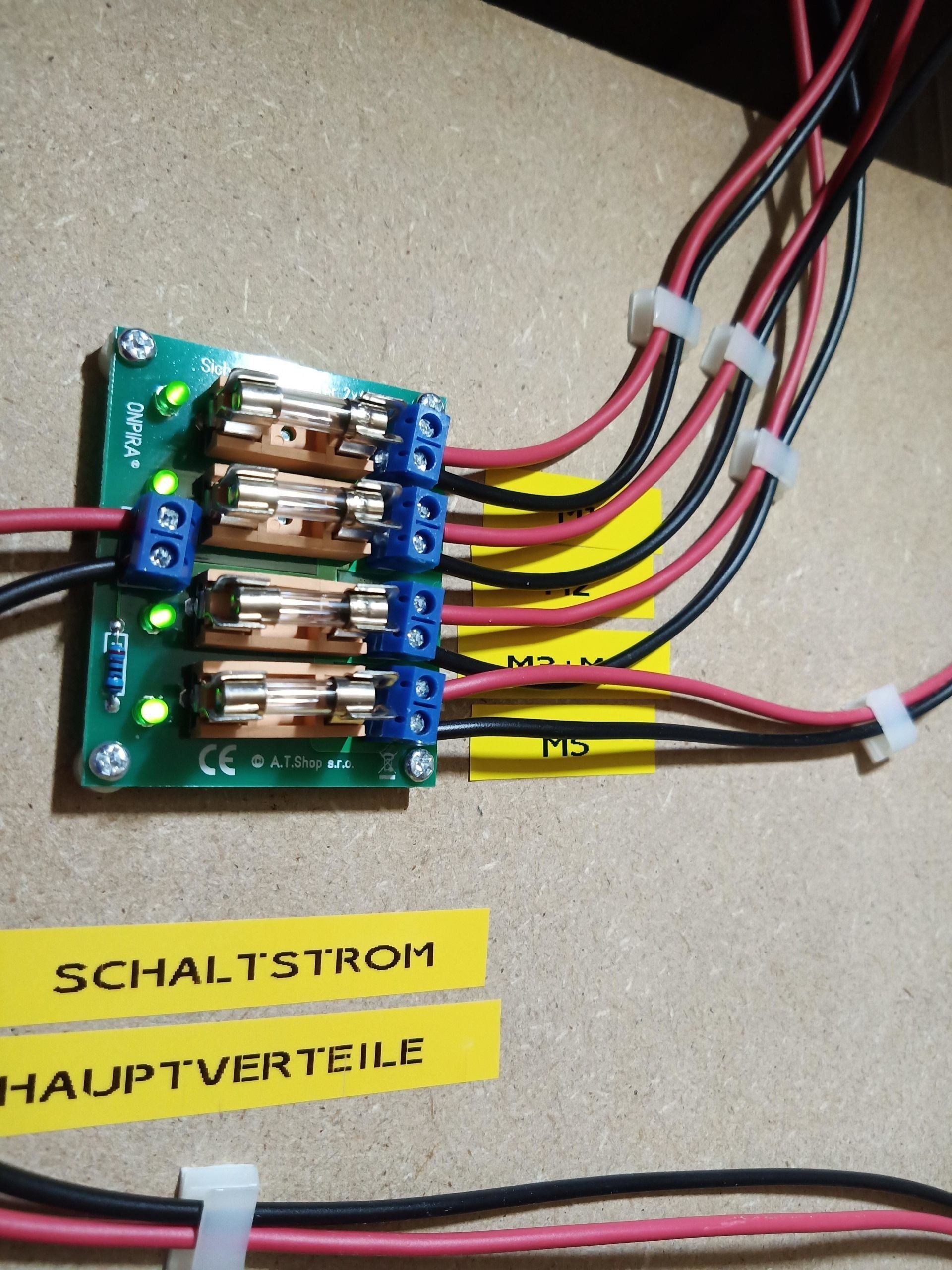

Ab in den Schaltstromverteiler
Aus der Steckdose raus, in den Trafo. Da mit Wechselstrom raus, in den Converter. Da dann raus und ab mit 12V Gleichstrom in den Schaltstromverteiler. Da verteilt auf 4 Ausgänge mit Feinsicherungen ab zu den Modulen.
Für die Kabel vom Schaltstrom nehme ich die Farbcodierung schwarz/rot in einem Querschnitt von 1,5mm.
Wichtige Änderung!
Da die Weichen nicht anständig geschaltet haben, sind jetzt auf der zweiten Ringleitung für den Schaltstrom nicht mehr 12V-DC, sondern direkt die 16V-AC direkt aus dem Trafo!

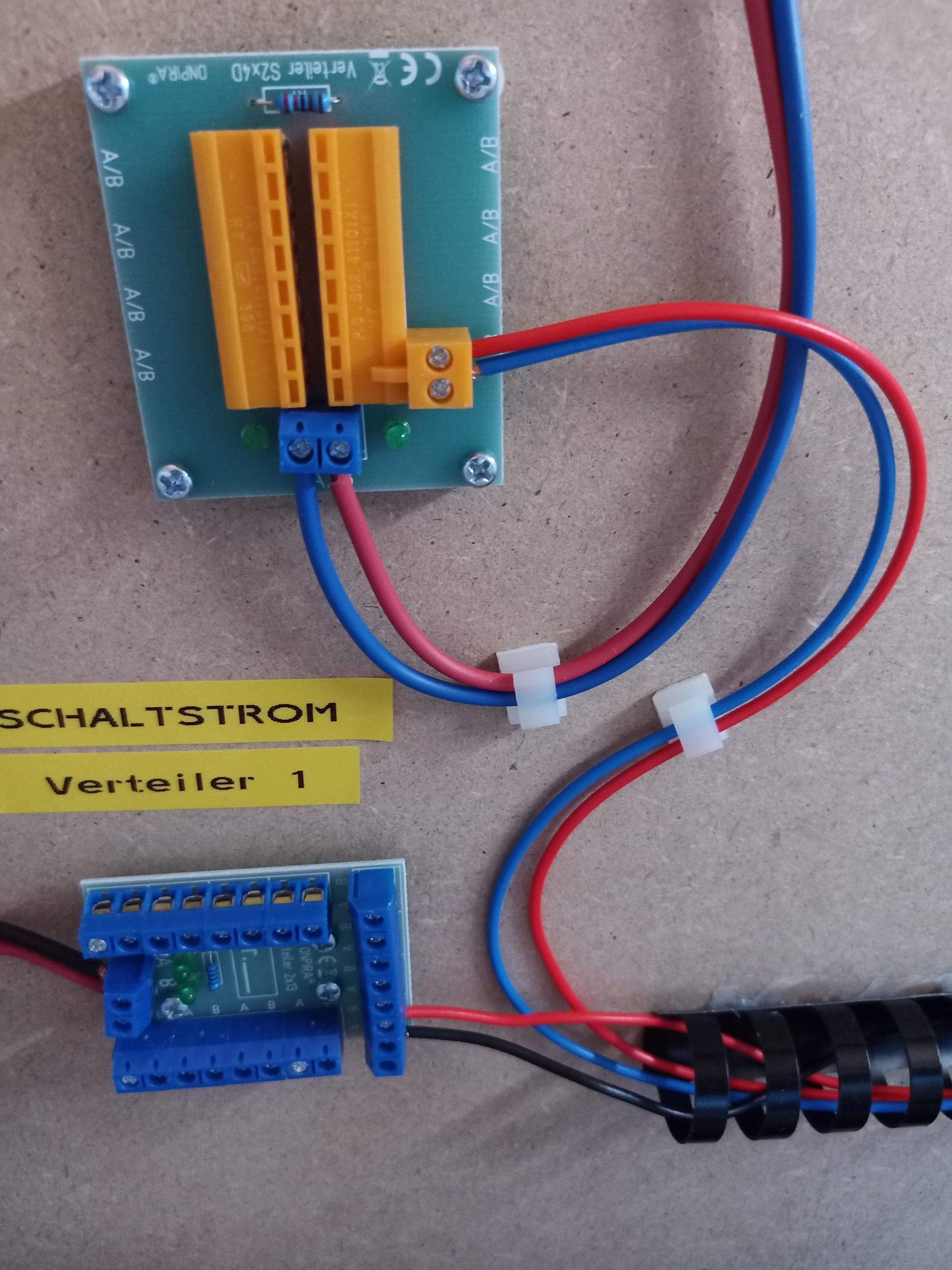

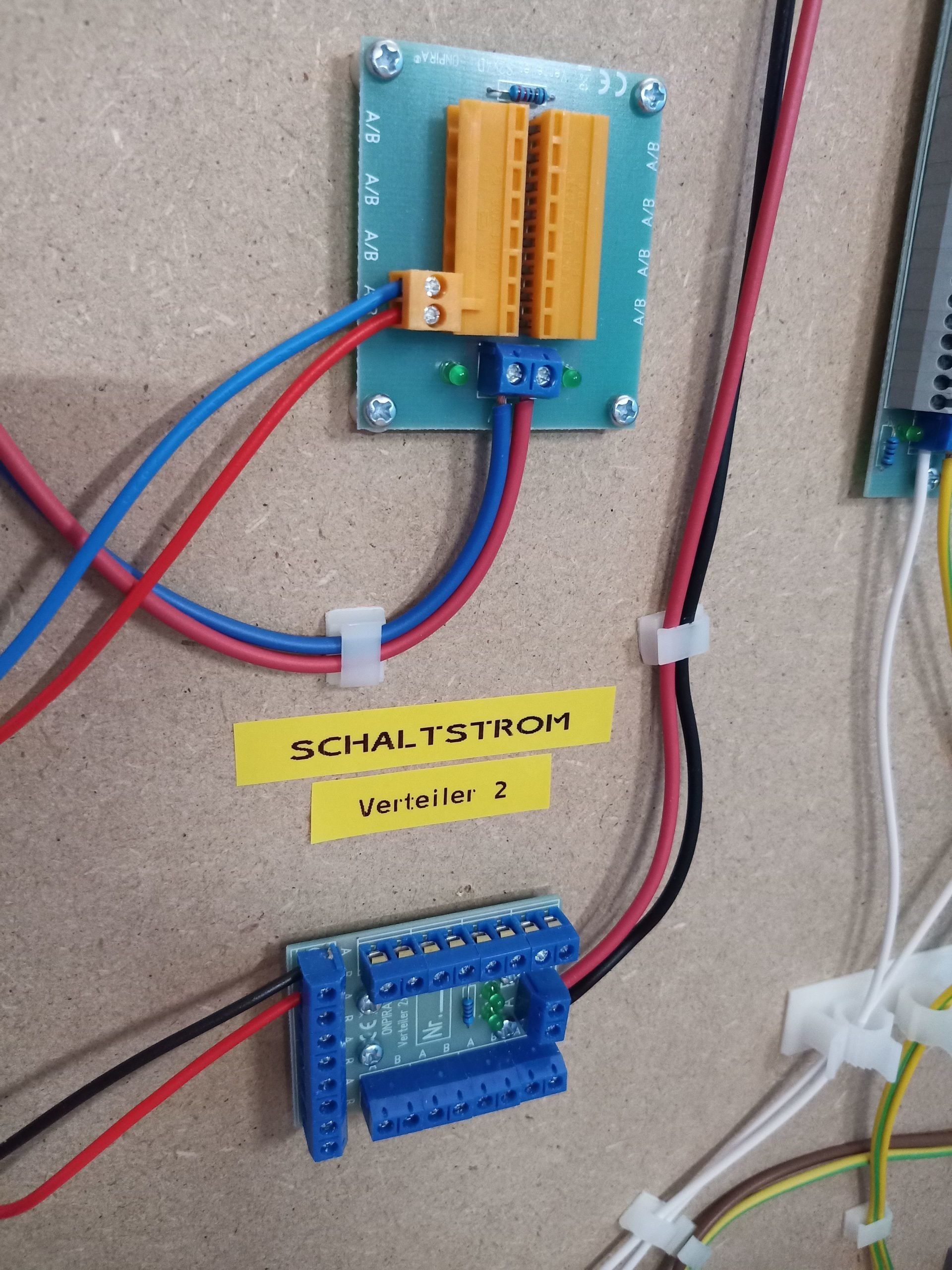

Schaltstrom auf den Modulen
Hier kommt der Schaltstrom vom Modul 2b nun auf jedem Modul an einem neuen Verteiler an und kann an 12 Anschlüssen für Weichen, Signale und so benutzt werden. Gedacht ist hier erstmal der Anschluss der Schaltdecoder vom Typ digikeijs DR4018.

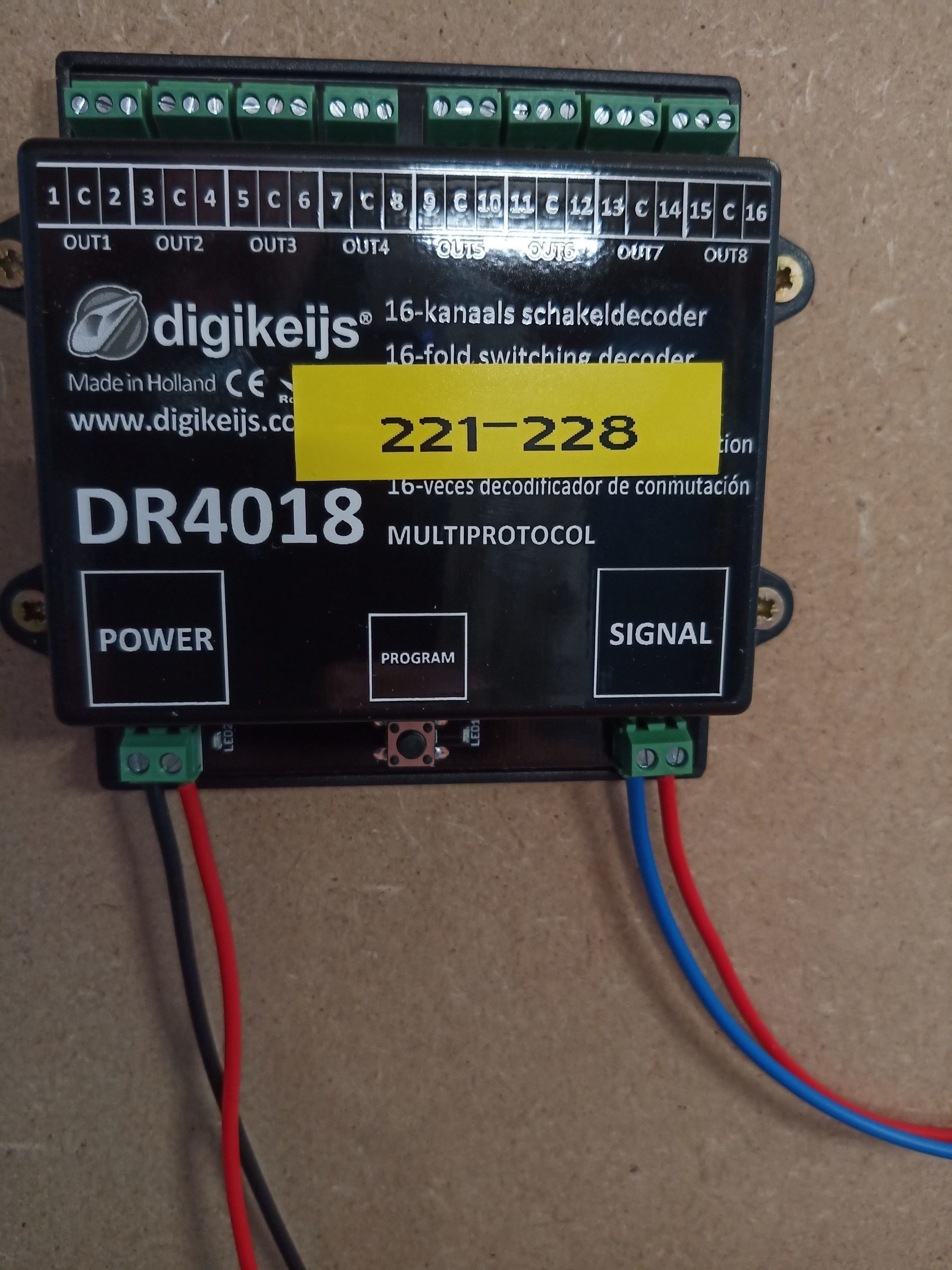

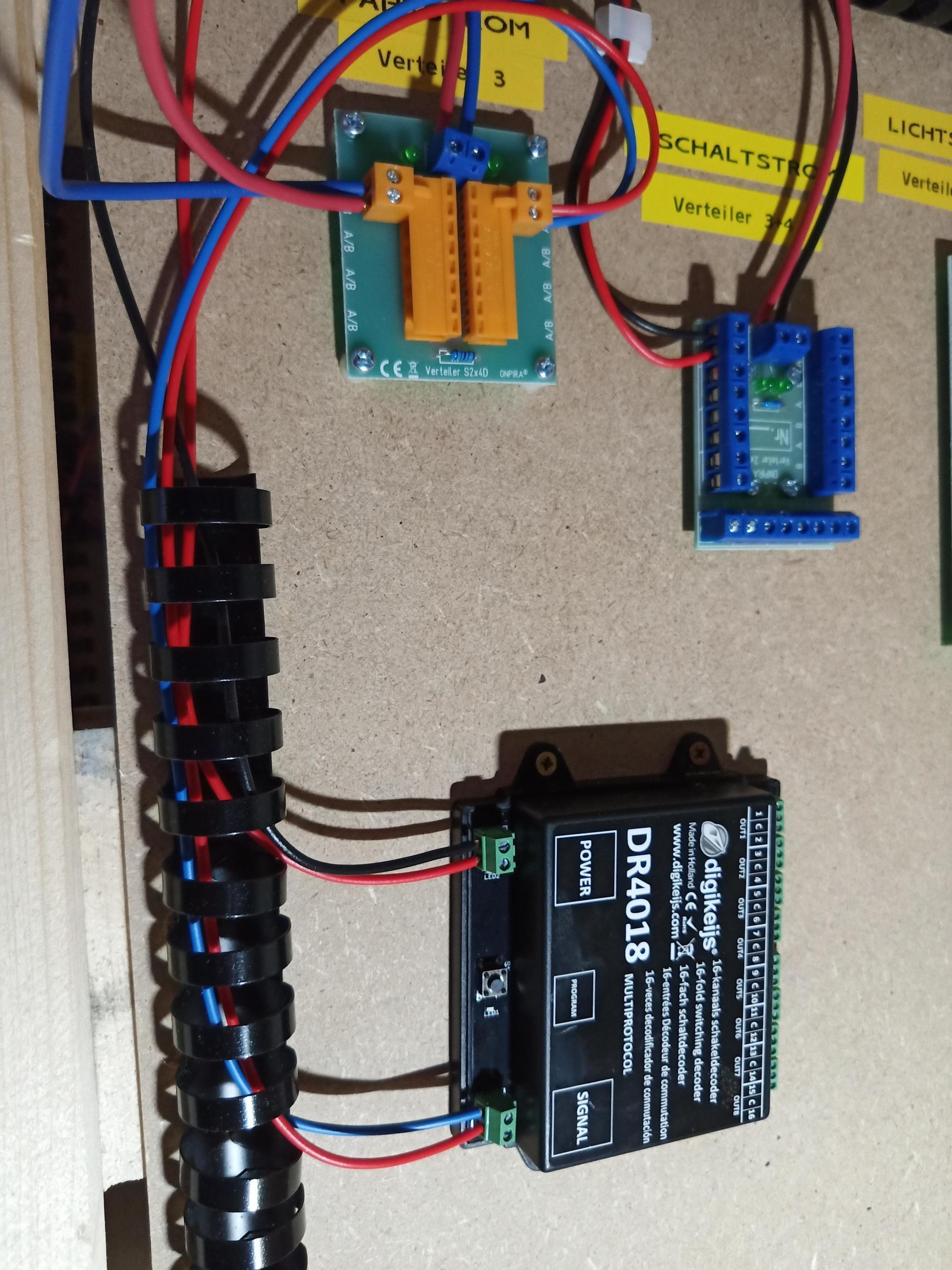

DR4018 anschrauben und verkabeln
So geht das nun los. Der erste Decoder ist ein Schaltdecoder von digikeijs und er kommt auf Modul 3. Von da kann ich am besten mal rumspielen und ausprobieren.
Wie man hier sehen kann, kommt der Fahrstrom (bei mir blau/rot) sauber vom Verteiler oben an die Schnittstelle TRACK am Decoder.
Die Versorgungsspannung (bei mir schwarz/rot) aus dem neuen Trafo kommt an die Schnittstelle POWER.
Der nächste DR4018 für Modul 1b
... wird wieder ordentlich an den Schaltstrom angeschlossen.
Der dritte DR4018 für Modul 2a
... folgt als nächstes.
Anschluss und Test des ersten Weichenantriebes
Jetzt werden die ersten 3 Kabel für die Weichensteuerung fertig gemacht. Hier habe ich gemerkt, dass meine geplanten Kabel mit 1,5mm nicht passen und ich bin dann auf meine nächstniederigeren Kabel mit Querschnitt von 0,75mm ausgewichen. Die Farbcodierung lasse ich nach Minitrix-Vorgabe. WEISS=Masse. GELB=Gerade. GRÜN=Abzweigend. Aber ab jetzt halt mit 0,75mm.
Kabelquerschnitt ist nun 0,75mm
Weil das mit den 1,5mm nicht so wirklich passt, ist der Querschnitt der Anschlusskabel für den Schaltstrom & den Digitalstrom nun 0,75mm.

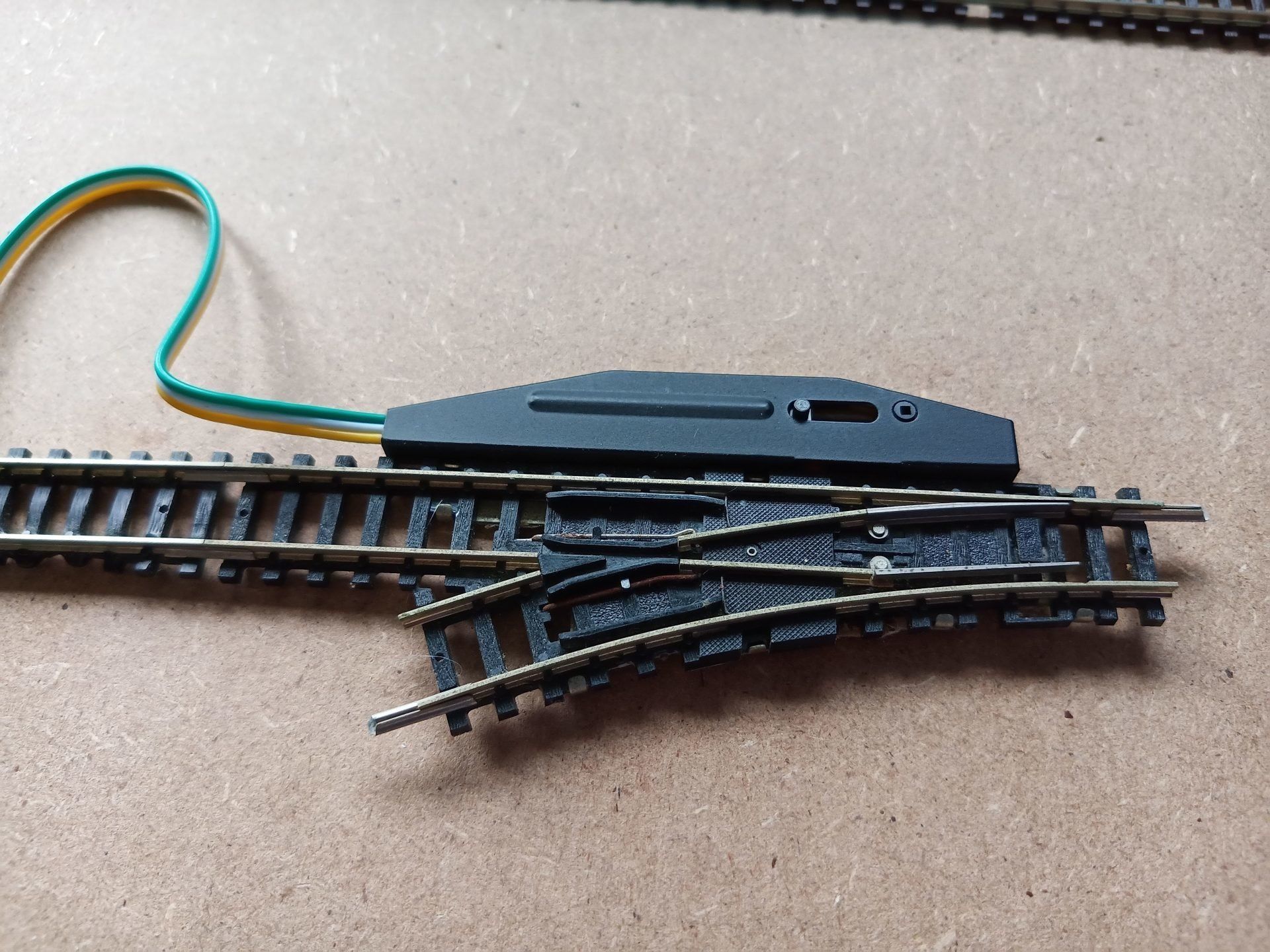

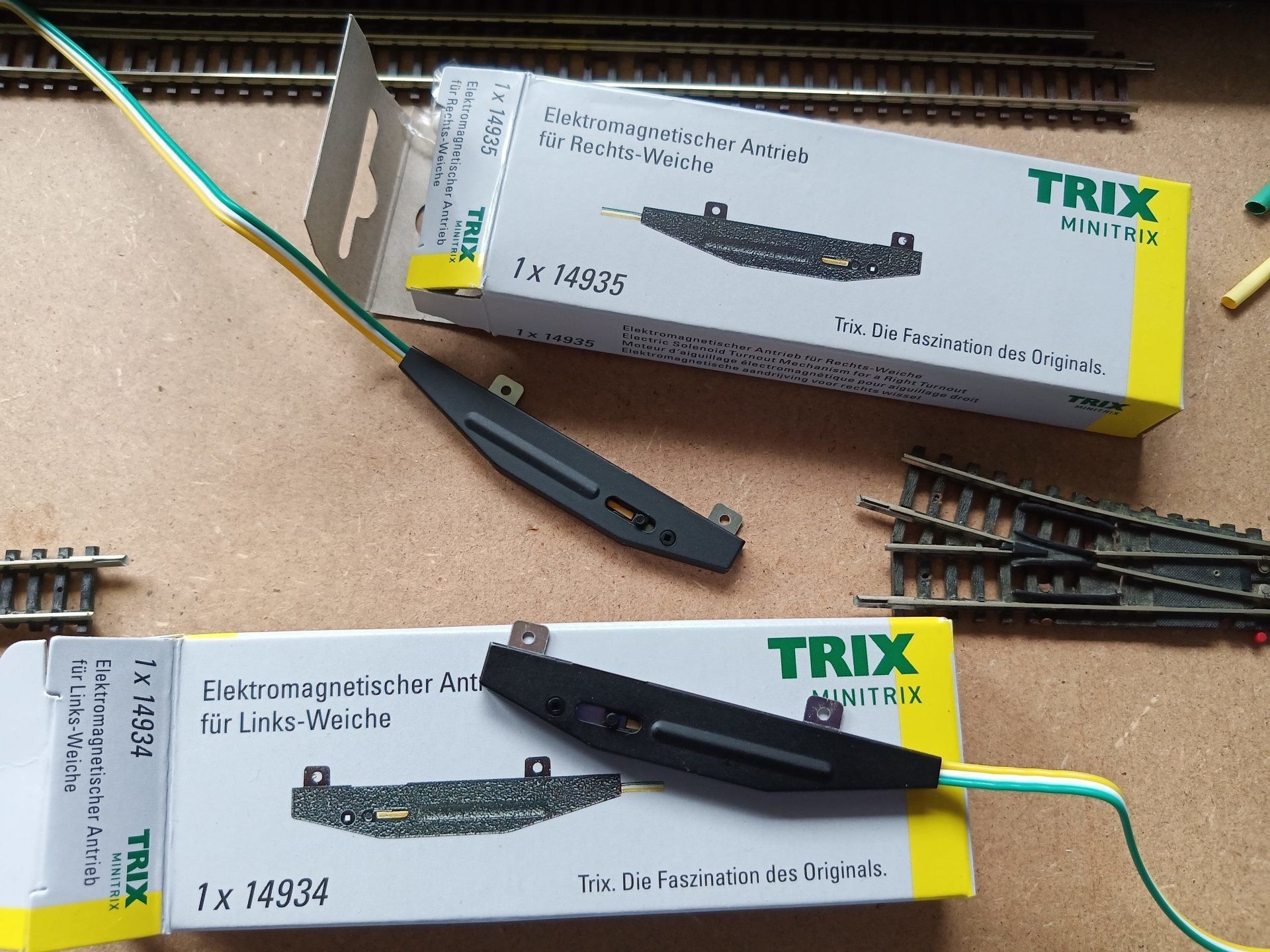

Die ersten beiden Weichenantriebe
Als nächstes kamen jetzt meine beiden ersten Weichenantriebe dran. Da ich im Keller ja noch die etwa 30 Jahre alten Minitrix Weichen gefunden habe, will ich mal sehen, welche davon sich noch mit den Standard-Minitrix-Antrieben schalten lassen. So habe ich dann mal einmal links- und einmal rechts- geordert.
Zack die erste Weiche ist elektrifiziert
Button

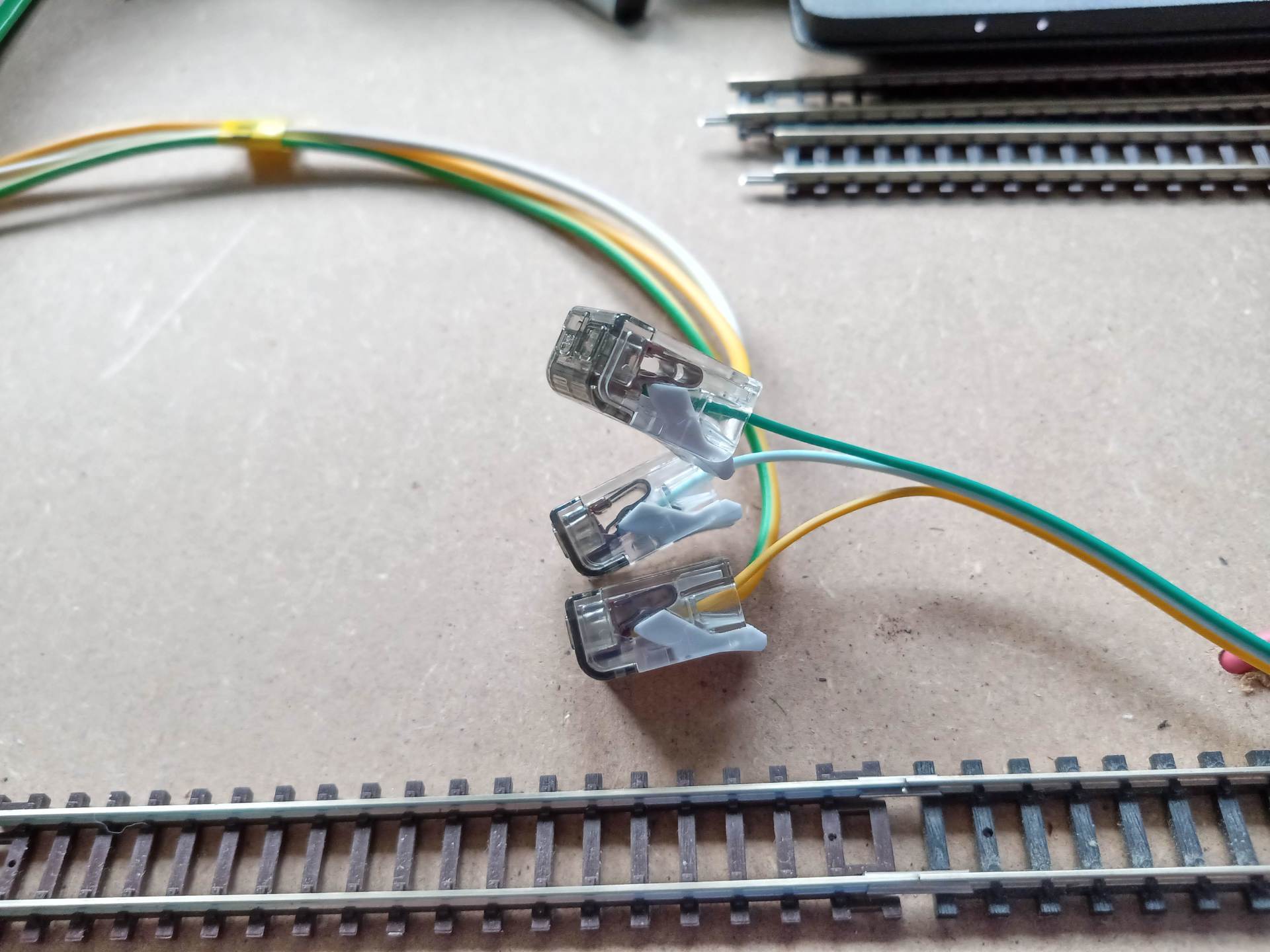

Zum Testen halt mal mit Klemme
Die fisseligen Original-Kabel von Minitrix werde ich später verlöten. Aber solange ich hier nur rumteste, nutze ich VDI-Klemmen.

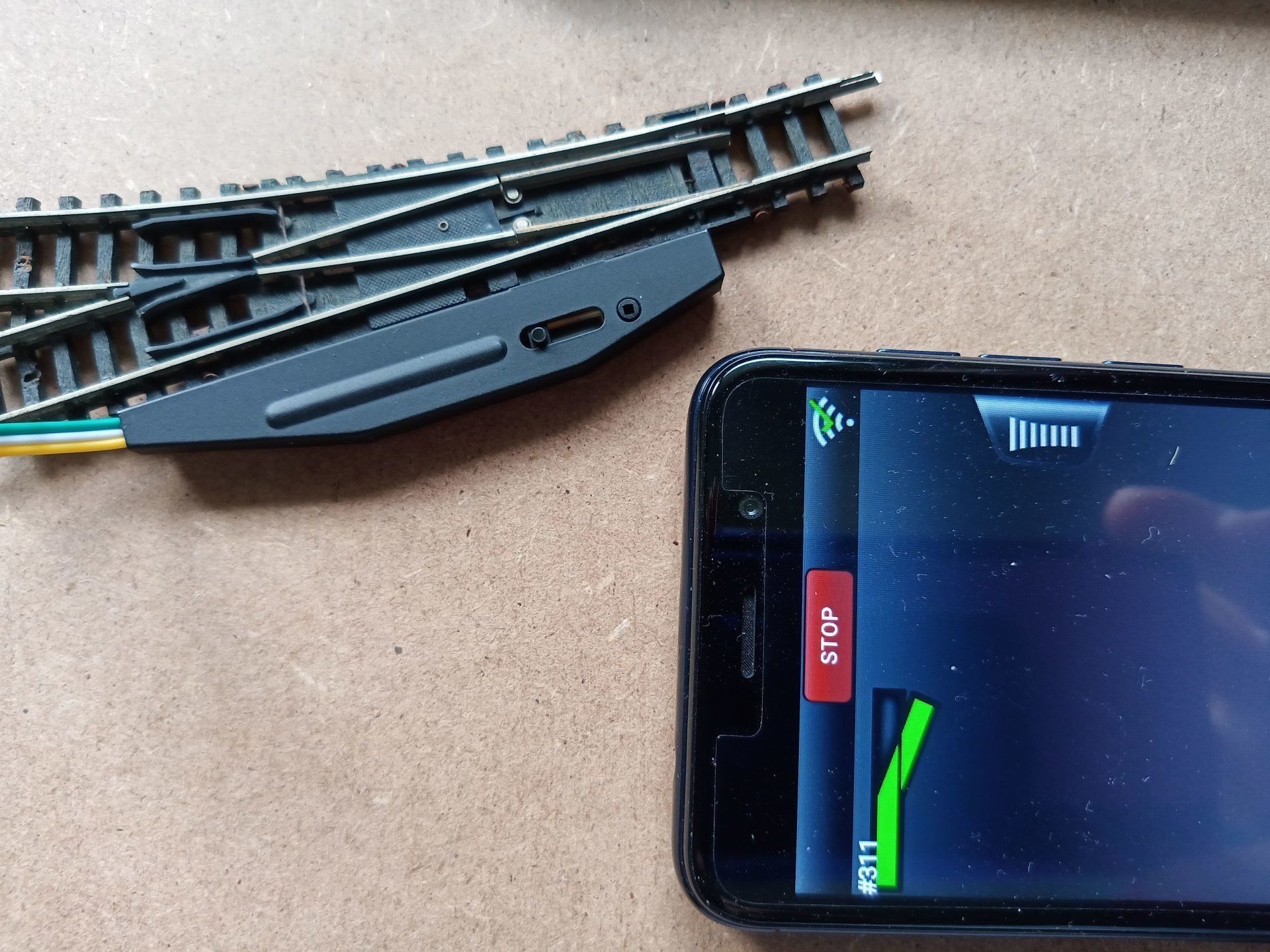

Auch mit der App schalten
Als Schmankerl habe ich nach dem erfolgreichen Test (mit dem Tool der DR5000) nun auf den Tipp vom Siebi hier mal fix die App der Z21 ausprobiert. Ein altes Smartphone an den Start und auch hier lässt sich der Weichenantrieb schalten. Supi.

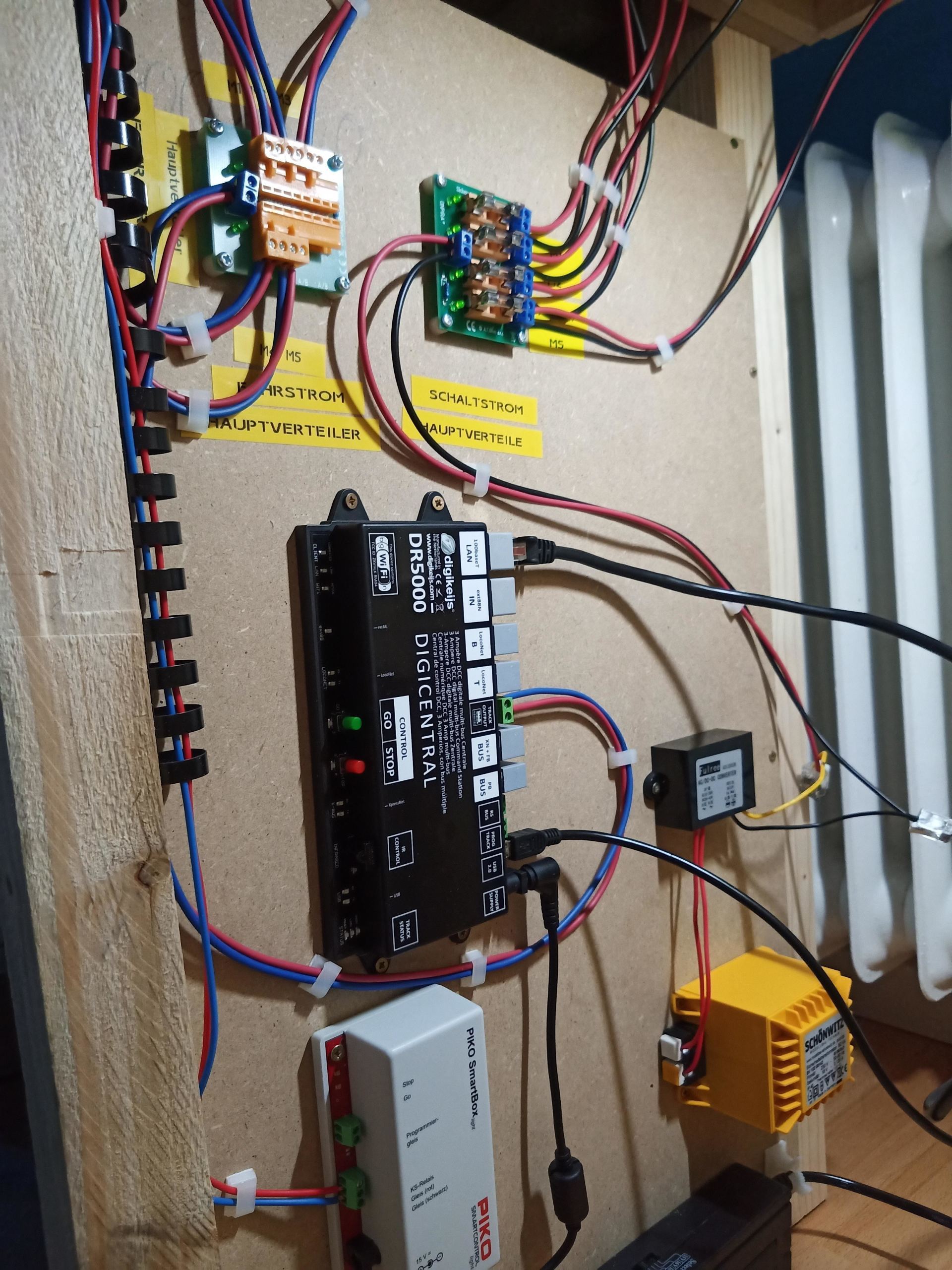

Auf dem Verteilermodul 2b wird es voll
Auf den Tipp vom Siebi und vom Sascha und Mike inspiriert habe ich nun auch noch die DR5000 an den Start gebracht und schalte alles per Windows-PC.
Passt und sitzt und läuft nicht
Inzwischen läuft auch die DR5000 fein. Nach dem ersten Verkabeln hatte ich mich aber zuerst gewundert, warum da kein Fahrstrom rausgeht ans Gleis. Mit einem Smartphonefoto und langen Arm überblickte ich nun meinen eigenen Fehler.
